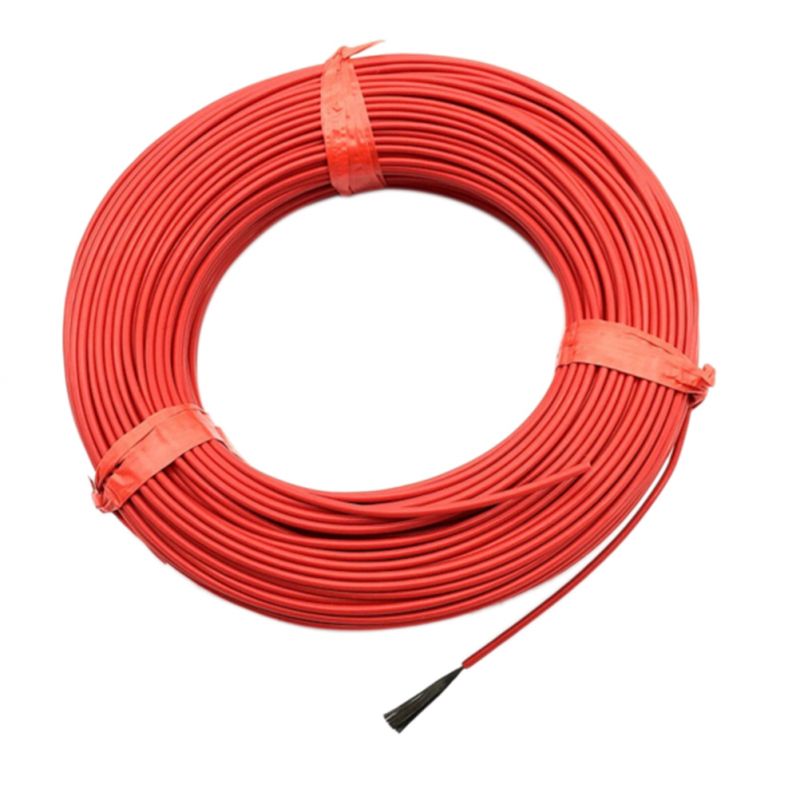

Карбоновий (вуглеволокно) нагрівальний кабель EKOSTAR

Обсудить (0 мнений)Главная / Тепла підлога EKOSTAR (карбоновий кабель)
Рейтинг товара:
Карбоновий (вуглеволокно) нагрівальний кабель EKOSTAR сравнить

Карбонова електрична тепла підлога EKOSTAR

Потужність: максимальна 25 Вт на 1 м
Напруга: 0-300В
Матеріал: Силікон
Опір: 33 Ом + -10% / м
Діаметр: 3 мм + -0.2 мм
Максимальна температура: 180С
Інфрачервоні хвилі: 8UM-18UM
Струм витоку: 0,05 мА / м
— ваша оценка товара

75.00грн.


Описание товара

Інфрачервоний нагрівальний кабель з вуглецевого волокна

Нагрівальний провід EKOSTAR у якому високоомні метали замінені вуглеволокном, що складаються з вуглецевого волокна.

Максимальна надійність
Карбоновий кабель - чистий вуглець, який вже один раз перегорів і повторного згоряння бути не може. Цей факт говорить про те, що карбоновий кабель довговічніше своїх аналогів.

Доступність & Ефективність
Так як ми виробники теплої підлоги, пропонуємо Вам доступну ціну і високу ефективність. У карбонового кабелю коефіцієнт корисної дії (ККД) на 33% вище, ніж у його аналогів - ніхром, фехраль і так далі.

Carbon - вуглець, матеріал відрізняється високою міцністю, не згорає, жорсткістю і малою масою, часто міцніший за сталь, але набагато легшей.
За питомими характеристиками перевершує високоміцну сталь, наприклад, пролеговану конструкційну сталь 25ХГСА.

Можливості нагрівального кабелю дозволяють йому працювати при напрузі від 5 до 380 вольт, дані характеристики дають можливість використовувати кабель в якості теплої підлоги в будь-яких приміщеннях, лазня, душова кабіна, сауна, ванна кімната, дитяча, операційні приміщення, приміщення призначені для тварин. Кабель нагрівальний EKOSTAR є найкращим способом підігріву підлоги у вологих приміщеннях.
Можна використовувати систему будь-якої потужності. Завдяки своїй гнучкості та м'якості, кабель здатний витримувати більше 10000 перегинань під усіма можливими кутами.
Відсутність в нагрівальному елементі металу, виключає таке явище як магнітне випромінювання.
Кількість витрачуваної електроенергії нагрівального дроту, значно нижче ніж вимагає його металевий аналог.
Застосування силікону в ізоляції кабелю, дало можливість значно довше тримати 150С, дещо менше 200С, але при цьому повністю зберігаючи свої властивості та особливості.
Ще один плюс у використанні карбонового кабелю це насичування іонами повітря.
У порівнянні зі сталлю міцність проводу в 3-4 рази вище, а маса менше.
Якщо продовжувати порівнювати зі сталлю, потрібно враховувати і коефіцієнт лінійного теплового розширення, він у карбонового кабелю в 4-5 разів нижче.
Промені, які в інфрачервоному спектрі вимірюються у довжину хвилі 8-14 мкм., саме з них на 90% складається випромінювання, яке виробляє даний кабель, цей діапазон є ідеальним для віддачі та споживання тепла людським тілом.

Застосування:

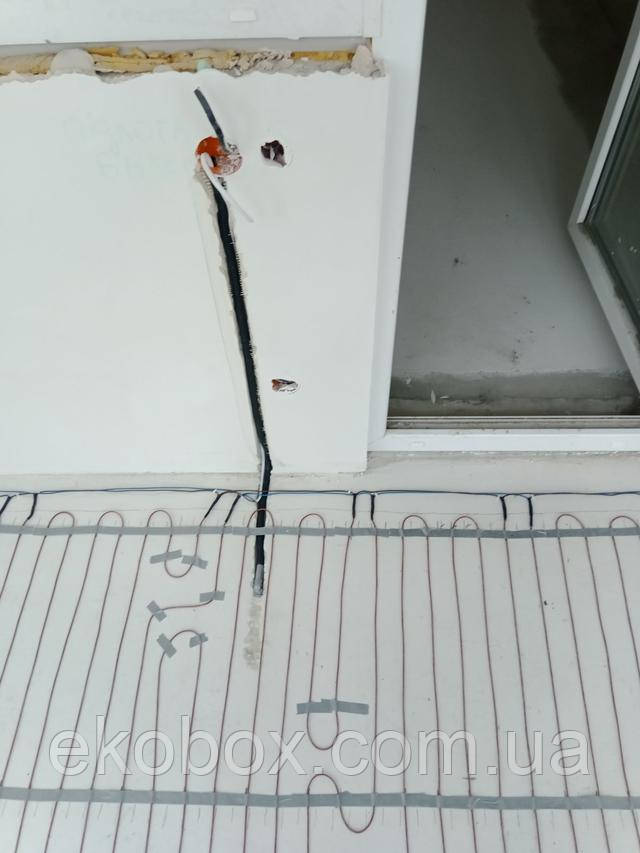

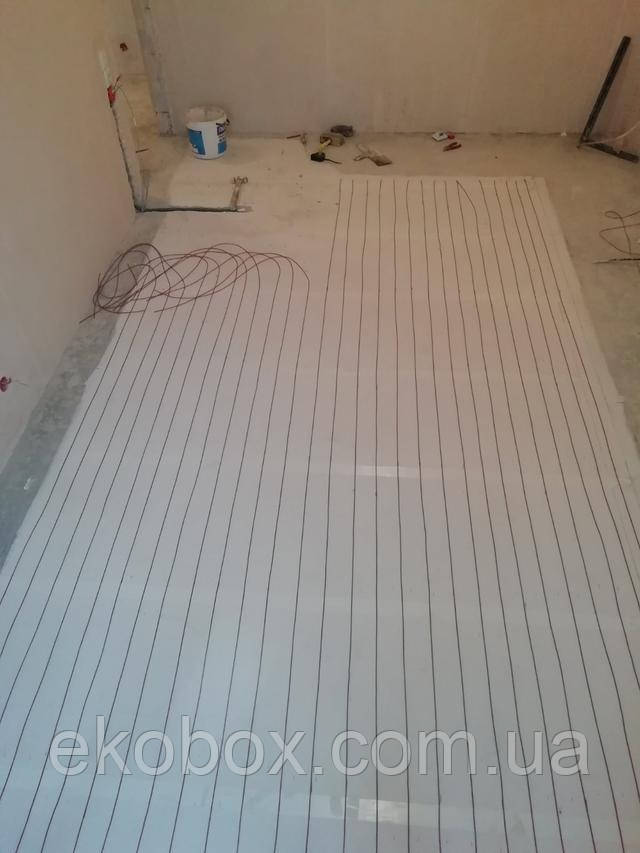

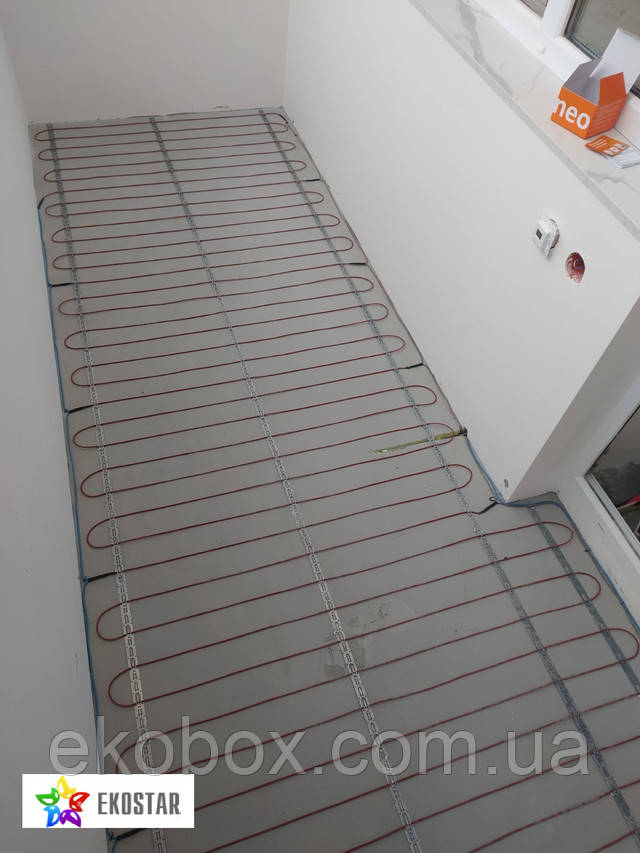

Тепла підлога. Кабель встановлюється під покриттям підлоги або в нижній шар бетону. Така система підвищує комфортність приміщення і може використовуватися як самостійна система опалення.

Підігрів бетону, що твердіє. Твердіння бетонної маси вимагає підтримки певних температур, що може бути важко в холодну пору року. Можливе кріплення нагрівального кабелю до арматури майбутнього залізобетонного виробу. В такому випадку використовується відносно дешевий кабель з мінімальною ізоляцією, який потім так і залишається у виробі.

Обігрів дзеркал. У приміщеннях з підвищеною вологістю на більш холодну поверхню дзеркал випадає конденсат, що ускладнює користування дзеркалами. Розміщення кабельної системи обігріву за склом дзеркала дозволяє вирішити цю проблему.

Захист труб від промерзання. Труби, яким загрожує промерзання, переважно укладати в теплоізоляцію, яка уповільнює охолодження труби. У ряді випадків втрати тепла настільки сильні, що ефективніше не посилювати теплоізоляцію, а компенсувати втрати підігрівом. В такому випадку нагрівальний кабель укладається уздовж труби (можливо, навивається на неї), а потім вони разом з трубою полягають в теплоізоляцію.

Підтримка постійної температури технологічних рідин в харчовій, хімічній, нафтовій промисловості.
Розтоплення снігу і льоду. Обледеніння сходів, терас, тротуарів, покрівель, водостічних труб та ін.
Широко використовуються при підґрунтовому обігріві теплиць.

Розрахунок потужності, довжини і напруги:
напруга * напруга / (33 Ом * довжина) = ... Вт

Наприклад:
Вуглецевий кабель довжиною 10 м.
220В * 220В / (33 Ом * 10 м) = 150 Вт

Вуглецевий кабель довжиною 15 м.
220В * 220В / (33 Ом * 15 м) = 100 Вт

Монтаж:
Для монтажу теплої підлоги необхідно розрахувати потужність майбутньої системи опалення. Приблизно рекомендується 140-180 Вт на 1 м2. Розрахунок залежить від утеплення стін, підлог, поверховості, використання інших систем опалення та ін.

Припустимо нам потрібно 150 Вт на 1 м2. Площа кімнати 10 м2. 150 Вт ми можемо отримати з 10 метрового шматка кабелю. Тобто нам потрібно для всієї кімнати 100 метрів кабелю, розрізати по 10 м і з'єднати (герметично) в єдиний ланцюг паралельним з'єднанням. Загальна потужність вийде 1500 Вт.



Якщо необхідно 160 Вт на м2, можна різати по 9 метрів (163 Вт на 9 метрах). Тоді для нашої кімнати потрібно 90 метрів кабелю і загальна потужність буде 1600 Вт.
Для цього кабелю є обмеження по потужності. Не більше 25 Вт на 1 метр кабелю. Тобто довжина менше ніж 7,7 метра недопустима (розрахунок з формули).

Відповідь на питання рівня потужності, якою повинна володіти система «тепла підлога»:
- для комфортного обігріву - це приблизно 100-150 Вт / м2;
- для основного обігріву - 160-200 Вт / м2;
- для холодних неопалюваних приміщень (балкони і лоджії) - 200-250 Вт / м2.


Приблизні розрахунки 220В:
20 метрів - 73 Вт - температура нагріву кабелю 28-30С
12 метрів - 122 Вт - температура нагріву кабелю 44-48С
11 метрів - 133 Вт - температура нагріву кабелю 52-56С
10 метрів - 150 Вт - температура нагріву кабелю 65-68С
9 метрів - 163 Вт - температура нагріву кабелю 84-88С
8 метрів - 183 Вт - температура нагріву більш 100С
* Виміри температури проводилися при вихідних 20С після 1-2 хвилин нагріву кабелю.


Приблизні розрахунки 12В:
0,5 метра - 9Вт (0,73А) - температура нагріву кабелю 80-85С
0,6 метра - 7Вт (0,61А) - температура нагріву кабелю 53-57С

При купівлі від 10 метрів, комплектується з'єднувальними скобами з розрахунку 2 шт. на 10 метрів дроту.
